鉛筆の芯とダイヤモンドは、どちらも主役は炭素です。片方は紙に線を残し、もう片方は光を跳ね返します。同じ元素なのに性質がまるで違うのは、炭素原子の並び方が違うからです。石ころを眺めているだけでは見えない、物質の少し不思議なところですね。
この違いが、いまAIインフラとつながり始めています。人工ダイヤモンドは宝飾品だけでなく、熱を素早く逃がす部材、高い電圧を扱う半導体、微小な磁場や温度を測る量子センサーになり得ます。2026年には、人工ダイヤモンドを冷却層に使うAIサーバーも製品として発表されました。
私が面白いと思うのは、ダイヤモンドがGPUそのものを置き換えるのではなく、まずGPUの苦手な仕事を引き受けようとしている点です。計算の熱を外へ運び、電力を効率よく変換し、目に見えない状態を測る。AIの次の進化は、演算回路の外側にある一枚の結晶から始まるかもしれません。
炭素は同じでも結晶の並び方で役割が変わる
人工ダイヤモンドは、炭素を含む原料から人の手で結晶を育てたものです。ただし、炭の塊をプレスすればすぐ宝石になるわけではありません。原料の純度、温度、圧力、成長速度、不純物の混ぜ方まで細かく制御して、必要な性質を持つ結晶へ仕立てます。
黒鉛とダイヤモンドを分けるのは原子の組み方
黒鉛では炭素原子が薄い層をつくり、その層同士が滑りやすいため鉛筆の芯として使えます。ダイヤモンドでは炭素原子が立体的な網目をつくり、硬さや高い熱伝導性につながります。材料の価値は「何の元素か」だけでなく、「どう並んでいるか」で大きく変わるのです。
ですから、天然石を掘り出す話と人工ダイヤモンドを作る話は別です。身近な炭素を出発点にできても、AI機器へ使える均一な結晶へ変えるには、高度な製造装置と品質管理が必要になります。
HPHTは地下の高温高圧を装置の中で再現する
GIA（米国宝石学会）の解説によると、高温高圧法（HPHT）は炭素原料と金属触媒、種結晶を装置へ入れ、およそ1300〜1600℃、5〜6GPaという条件で結晶を成長させます。天然ダイヤモンドが地下で育つ環境の一部を、工場内で再現する方法です。
HPHTは結晶を育てるだけでなく、別の方法で作ったダイヤモンドの品質調整にも使われます。必要なのは美しいカットではなく、放熱、電子特性、センサー感度など、用途ごとに狙った物性を安定して出すことです。
CVDは炭素を含むガスから薄い結晶を育てる

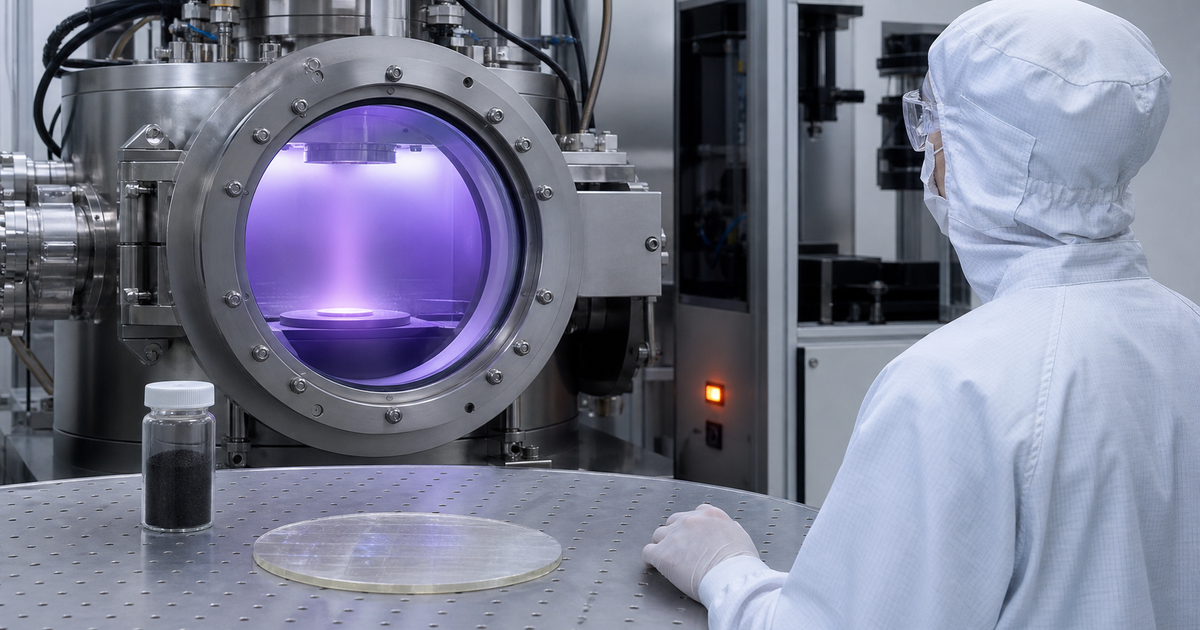

化学気相成長法（CVD）は、真空容器へ炭素を含むガスを入れ、プラズマなどで反応させて種結晶の上へダイヤモンドを成長させます。薄膜や基板として形と不純物を制御しやすく、半導体や量子デバイスとの相性がよい方法です。
ここで大切なのは、宝飾用と工業用を同じ物差しで見ないことです。透明度や色より、熱の流れやすさ、結晶欠陥、表面の平らさ、リンやホウ素を加えたときの電気的性質が優先される用途があります。人工だから偽物なのではなく、目的に合わせて育てる材料なのです。
人工ダイヤモンドはAIチップの熱を逃がし始めた

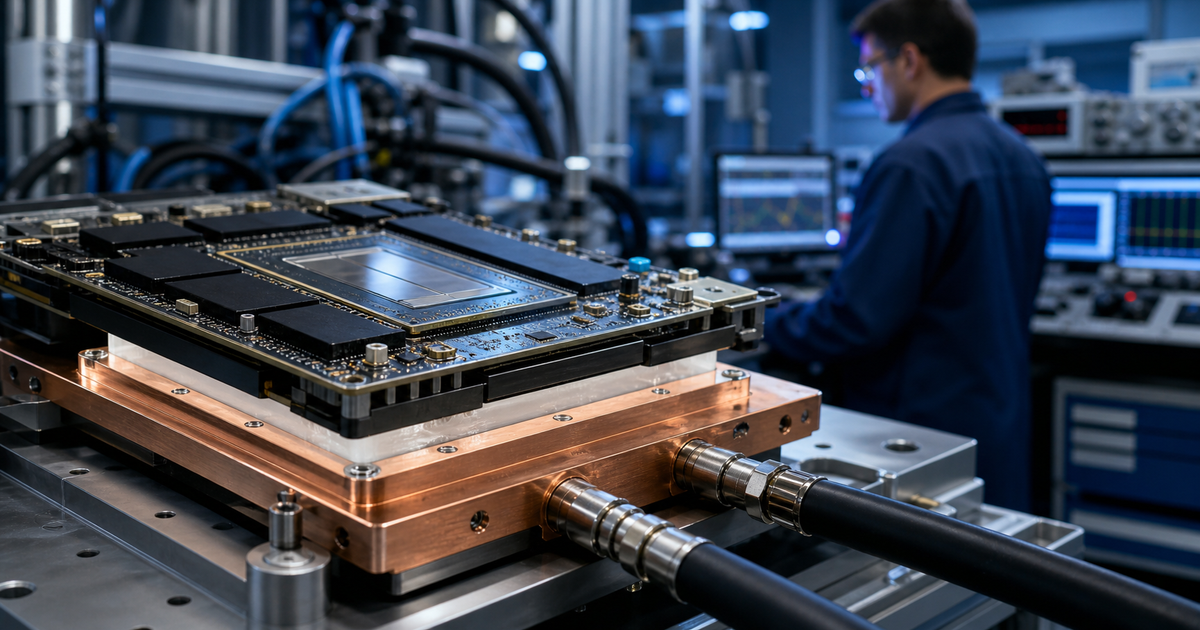

AIチップは、計算量を増やすほど狭い面積へ熱が集中します。冷却液を流しても、チップ表面から液体まで熱がうまく移らなければ、温度は下がりません。そこで、発熱部のすぐ近くへ人工ダイヤモンドの薄い層を置き、熱を横へ広げる発想が現実味を帯びています。
ダイヤモンドは冷却装置ではなく熱の高速道路になる
ダイヤモンドは電気を通しにくい一方、熱を非常によく運びます。米国オークリッジ国立研究所が紹介する研究では、ダイヤモンド構造の熱伝導率は約2200W/mKとされます。銅よりも熱を広げやすいため、チップ上の小さな高温部をなだらかにする「ヒートスプレッダー」に向きます。
ただし、ダイヤモンドだけで冷却が完了するわけではありません。ダイヤモンドは熱を遠くへ運び、最後はヒートシンク、空気、冷却液などへ渡します。つまり、AIチップの液冷と競うというより、液冷までの熱の通り道を改善する部材です。
2026年にダイヤモンド冷却AIサーバーが登場した

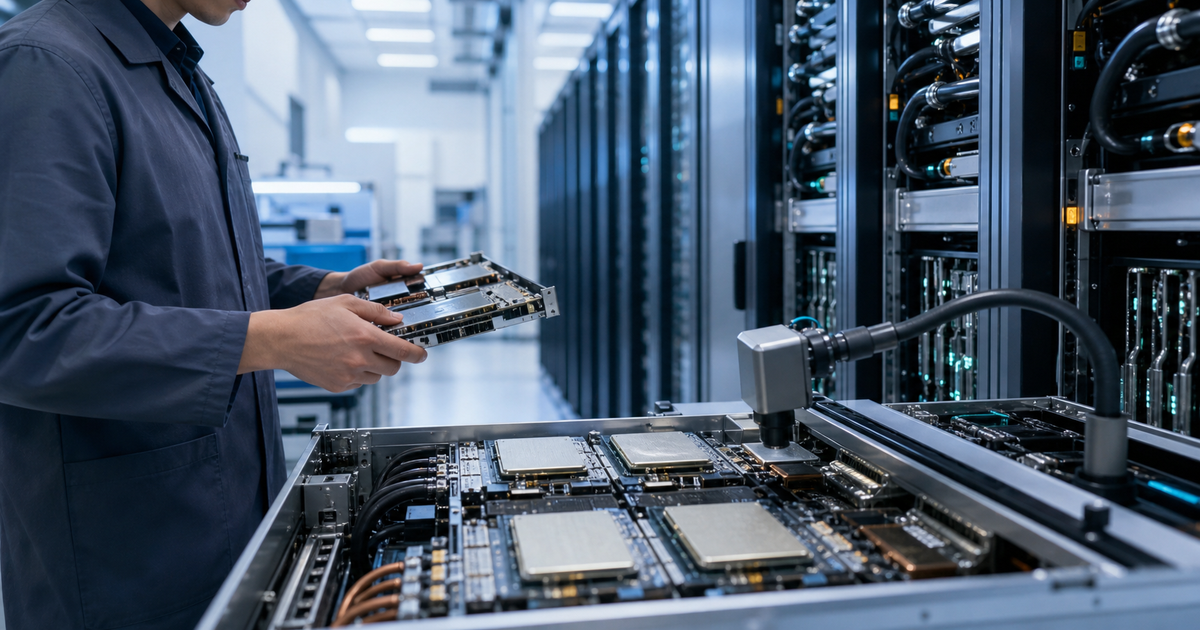

MiTAC Computingは2026年3月、Akash Systemsの人工ダイヤモンド冷却技術とAMD Instinct MI350X GPUを組み合わせたAIサーバーの提供開始を発表しました。MiTACは、AIデータセンターにおけるダイヤモンド冷却の初の商用展開だと説明しています。
同社発表では、GPUとHBMの温度を最大10℃下げ、標準的な室温で電力当たり演算性能を最大22％改善するとしています。ただし、これは提供企業が示した条件付きの数値です。実際の効果はサーバー構成、室温、負荷、既存の冷却方式で変わるため、第三者による長期運用データを見る必要があります。
難所はダイヤモンドとチップの境目にある
熱をよく通す材料を置いても、チップとの接合面で熱が滞れば性能を生かせません。ORNLが掲載する研究は、半導体とダイヤモンドの間にSiCの薄い層を設け、界面の熱抵抗を下げる方法を示しています。材料単体の記録より、実装したときの境目が重要なのです。
| 材料・方式 | AI機器での役割 | 強み | 残る課題 |
|---|---|---|---|
| 銅 | 配線、ヒートスプレッダー | 加工・供給網が成熟 | 高密度化で熱拡散が不足しやすい |
| 人工ダイヤモンド | 発熱部近くの熱拡散 | 高い熱伝導性、電気絶縁性 | 価格、面積、接合界面、量産歩留まり |
| 空冷・液冷 | 機器外へ熱を排出 | システムとして普及 | ファン・ポンプ電力、設備複雑化 |
| SiC・GaN | 高効率な電力変換 | 実用化が進む | 用途とコストの最適化 |
人工ダイヤモンドの現実的な入口は、既存の銅や液冷を一度に追い出すことではありません。温度が特に高い場所へ薄く使い、他の冷却部材と組み合わせることです。高価な材料ほど、全面ではなく効く場所へ置く設計が先に広がります。
ダイヤモンド半導体はAIの電力の無駄を減らせるか
放熱材としてのダイヤモンドは電気を流さない性質を使いますが、不純物を精密に加えると半導体として働かせることもできます。こちらはGPUの演算回路をすぐ置き換える話ではなく、高電圧を切り替える電力変換や、高温・放射線環境で動く回路が主な候補です。
AIデータセンターには計算の前後で電力変換がある
発電所から届く電気は、変電設備、無停電電源、ラック、サーバー基板を通る間に何度も電圧を変えます。変換のたびに少しずつ熱が出るため、電力半導体の効率はデータセンター全体の計算量へ影響します。ダイヤモンド半導体が狙うのは、この「計算しない部分の損失」です。
産業技術総合研究所の解説では、ダイヤモンド半導体は高温・高電圧・高放射線環境に耐え、発熱が少なく放熱性もよい材料として紹介されています。一方、製品へ組み込まれた例はまだ少ないとも明記されています。物性の期待と量産の現在地は、分けて見るべきでしょう。
NIMSはn型ダイヤモンドMOSFETを動作させた

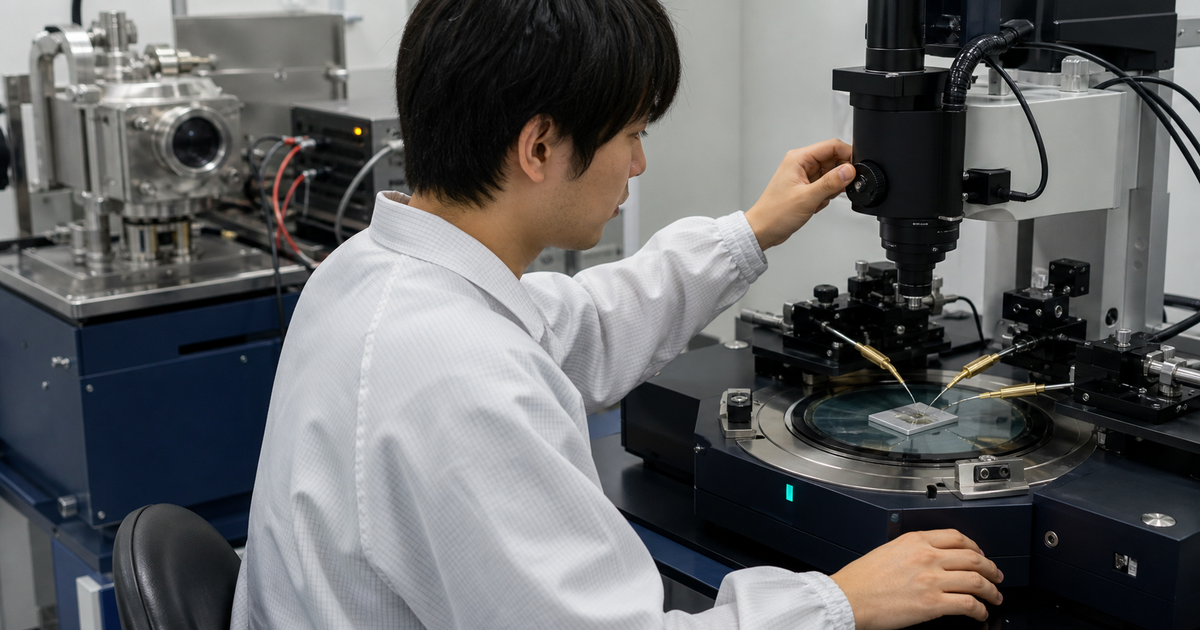

NIMSは2024年、世界初のn型チャネル・ダイヤモンドMOSFETを発表しました。リンを加えた高品質のダイヤモンド層と、接触抵抗を下げる構造を組み合わせ、300℃で約150cm²/V秒の電界効果移動度を確認しています。
CMOS回路には一般にp型とn型の両方が必要です。ダイヤモンドではn型の形成が難しかったため、この成果は回路を作るための大切な一歩です。ただし「動くトランジスタができた」ことと、「大面積ウエハーから安く大量にチップを作れる」ことの間には、まだ長い工程があります。
日本の次の関門は大きなウエハーと既存工場への接続
産総研とイーディーピーは2026年2月、ダイヤモンドとシリコンを高温で接合し、反りを抑えた複合ウエハーを発表しました。産総研は、汎用的な半導体製造装置で加工するには2インチ径以上の大面積化が必要だと説明しています。
これは、最高性能の結晶を丸ごと使うより、必要なダイヤモンド層を扱いやすいシリコンへ載せる考え方です。高価な新素材を既存の製造設備へどう橋渡しするか。未来の材料競争では、結晶の性能だけでなく、工場へ入れられる形にする技術が勝敗を分けそうです。
AIは人工ダイヤモンドを作り使う側にも回る
AIと人工ダイヤモンドの関係は、冷却される側だけではありません。結晶成長の条件を探し、内部の欠陥から得た弱い信号を読み解き、半導体の異常を見つける側でもAIが働きます。炭素を計算機へ使い、その計算機で炭素結晶を改善する循環です。
結晶成長は正解の狭い多変数問題になる
CVDでは温度、圧力、ガス濃度、プラズマ、種結晶の向き、成長後の処理が品質へ影響します。すべての組み合わせを人が順番に試すと時間がかかります。そこで、過去の実験から有望な条件を予測し、次に試す条件を選ぶ機械学習が役立ちます。
2025年に公開された量子用途向けダイヤモンドの研究プレプリントでは、100個を超える試料の製造条件を学習し、ベイズ最適化でNVセンターの磁気感度に関わる条件を探索しています。査読前の報告なので確定的な成果としては扱えませんが、AIが「宝石を見分ける」のではなく「必要な欠陥を持つ結晶を育てる」方向へ使われる具体例です。
欠陥は量子センサーにとって機能になる

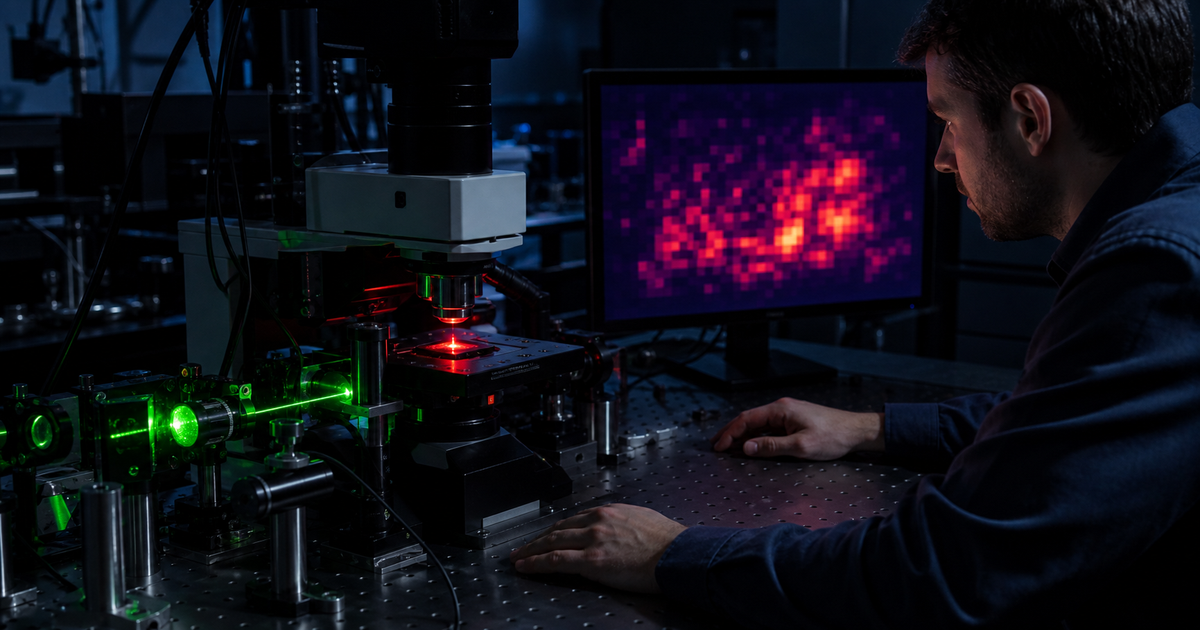

半導体では欠陥を減らすのが基本ですが、ダイヤモンドのNVセンターは、炭素原子の一部を窒素へ置き換え、その隣に空孔を作った欠陥です。NISTの解説によると、緑色の光とマイクロ波を当て、放出される光を読むことで磁場を測れます。室温を含む広い温度・圧力範囲で使えることも特徴です。
量子ダイヤモンド顕微鏡は、コンピューターチップが生む磁場を画像化し、品質管理や不審な回路の検出に役立つ可能性があります。AIは大量の磁場画像から異常パターンを見つける役を担えます。ダイヤモンドがAIを冷やすだけでなく、AIチップを検査する目にもなるわけです。
機械学習は量子センサーの癖を補正する
NISTの自律計測プロジェクトは、NVダイヤモンドなどのセンサーネットワークへ機械学習、能動学習、ベイズ最適化を組み合わせています。NISTは、機械学習モデルによってNVダイヤモンド温度センサーの不確かさを最大10分の1に減らした成果を説明しています。
- 成長装置の条件を学び、次に試す実験を絞り込む
- 結晶表面や欠陥の画像から品質のばらつきを検出する
- 量子センサーのドリフトや環境変化を補正する
- チップの磁場・温度分布から故障の兆候を見つける
この流れが進めば、人工ダイヤモンドは均一な板ではなく、「放熱用」「電力用」「磁気計測用」と目的別に設計される材料になります。AIは完成品の利用者だけでなく、結晶のレシピを探す助手にもなっていきます。
5年後10年後、ダイヤはAIインフラのどこまで入るか
人工ダイヤモンドには魅力的な物性がありますが、すぐにシリコンや銅を置き換えると考えるのは早計です。大面積化、接合、加工、品質の均一性、価格、製造時の電力まで含めて優位性を証明する必要があります。未来は「全部ダイヤになるか」ではなく、「どの狭い場所なら費用以上の効果が出るか」で決まります。
2031年は発熱の激しい場所へ薄く使う
5年後に広がりやすいのは、AIアクセラレーター、HBM、高周波通信部品など、熱が性能を抑えている場所への部分採用です。ダイヤモンド層で熱を広げ、その先を液冷で運ぶ複合設計が現実的です。サーバー全体を新素材へ変えず、温度差が利益や寿命へ直結する部位から導入されるでしょう。
一方、ダイヤモンド半導体は、放射線環境、宇宙、基地局、高温設備など、シリコンでは条件が厳しい用途が先行すると見ます。AIデータセンターではGPUよりも、電源設備や監視センサーの一部へ入るほうが早そうです。
2036年は一枚の結晶が三つの役を持つかもしれない
10年後、大面積化と接合技術が進めば、ダイヤモンドは熱を逃がすだけの受動部材から、電力を切り替え、温度や磁場も測る多機能層へ近づく可能性があります。同じ材料の中へ放熱、半導体、センシングの役割を配置できれば、AI機器は自分の熱と劣化を細かく把握しながら動けます。
これは既に完成した製品の説明ではなく、現在の研究をつないだ私の予測です。演算の主役がダイヤモンドになるというより、シリコンやGaNを支える「賢い土台」になる未来のほうが、技術の現在地からは自然に見えます。
未来予測が外れる条件も見ておきたい
人工ダイヤモンドの採用が広がらない可能性もあります。液冷や冷却板の改良だけで十分な温度を保てる、銅やSiCのほうが総コストで有利、接合界面の信頼性が上がらない、大面積結晶の歩留まりが改善しない、といった場合です。製造に使う電力や炭素源まで含めた環境負荷が見合わなければ、採用理由も弱くなります。
確認すべき指標は、派手な最高性能より次の四つです。
- 実際のAIサーバーで温度、電力、故障率がどれだけ改善したか
- ダイヤモンドと半導体の接合を長期間保てるか
- 大面積ウエハーの品質と製造コストが量産水準へ届くか
- 材料製造から廃棄までの電力・炭素負荷を下げられるか
前の記事では、石や鉱物が半導体、配線、電力へ変わる流れをたどりました。人工ダイヤモンドは、その先にある「原子の並べ方まで設計する」段階です。ただの炭素が、熱を運び、電力を整え、微小な変化を測る。AIの未来は、より大きなモデルだけでなく、足元の物質をどう作り替えるかにも左右されます。
